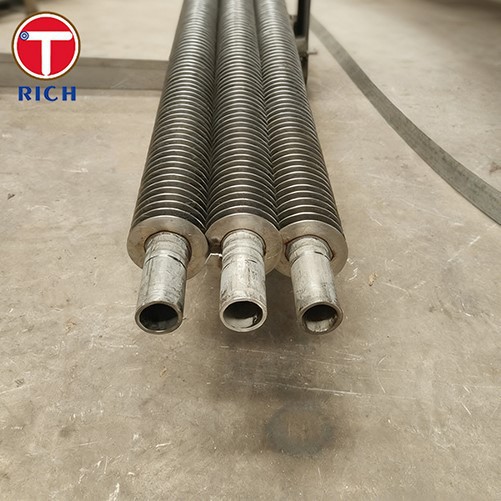

L Fin Tube

Naša L-plutvá trubica je navinutá rebrovaná trubica. Základná trubica je vyrobená z-kvalitnej nehrdzavejúcej ocele, okolo ktorej sú špirálovo navinuté rebrá z nehrdzavejúcej ocele alebo hliníka. Spodný okraj plutiev tvorí základňu v tvare „L“-. Táto základňa v tvare L- tesne prilieha k stene trubice, zlepšuje mechanické spojenie a zväčšuje kontaktnú plochu so základnou trubicou, čím sa zlepšuje prenos tepla. Je široko používaný v odvetviach, ako je ropa a plyn, HVAC a priemyselné chladiace systémy.
Vonkajší priemer rúry: 12-165 mm (prispôsobiteľné)
Hrúbka steny rúrky: 1–20 mm (prispôsobiteľné)
Výška plutv: 6–50 mm (prispôsobiteľné)
Hrúbka rebier: 0,3-5,0 mm (prispôsobiteľné)
Fin Pitch: 4-13 FPI, alebo podľa požiadavky zákazníka
Dĺžka trubice: Na požiadanie je možné prispôsobiť
Štandard: ASTM A213 alebo podľa požiadavky zákazníka
Trieda ocele: 304, 316, 310, 321, 347,2507 atď.

Popis produktov

Naše výhody

1. Vysoká účinnosť prenosu tepla

Naše L-plutvové trubice sú tesne navinuté okolo povrchu trubice a vytvárajú tak veľkú súvislú kontaktnú plochu. Tým sa minimalizuje tepelný odpor, zvyšuje sa vedenie tepla a výrazne sa zlepšuje celková účinnosť výmeny tepla vzduchových chladičov, ohrievačov, kotlov a iných zariadení používaných pri chemickom spracovaní.
Každá rúrka L{0}} z nehrdzavejúcej ocele TORICH prechádza testom adhézie rebier (pevnosti spojenia), aby sa zabezpečilo, že rebrá zostanú pevne spojené aj pri vysokých tepelných cykloch, vibráciách a mechanickom namáhaní.

2. Odolnosť voči vysokej teplote

Naše rúrky sú vyrobené z-kvalitnej nehrdzavejúcej ocele vrátane 304, 310 a 316, ktorá poskytuje vynikajúcu pevnosť a odolnosť voči oxidácii pri vysokých teplotách. Štruktúra navíjania nôh v tvare L vytvára silný mechanický zámok medzi rebrami a trubicou, čím zabraňuje uvoľneniu rebier v dôsledku tepelnej rozťažnosti.
Rúry TORICH prechádzajú vysoko{0}}tepelným cyklom a vysoko{1}}oxidačnými testami. V závislosti od kvality trubice vykazujú stabilný výkon s maximálnym teplotným rozsahom 800–1100 stupňov.

3. Bezšvová štruktúra

Naše základné rúry sú bezšvíkové rúry vyrábané procesom ťahania za studena-, výsledkom čoho je vysoký stupeň hladkosti povrchu. To zaisťuje pevnejšie spojenie medzi rúrkou a rebrami, vysokú rozmerovú presnosť a jednoduchšiu montáž výmenníka tepla.
Rúry prechádzajú prísnym testovaním rozmerov, ultrazvukovým testovaním a hydrostatickým testovaním, aby sa zaistilo, že sú bez vnútorných defektov a vydržia vysoký tlak.

4. Balenie a doprava

Každá vrstva našich rúr je oddelená drevenými pásikmi, gumenými podložkami, penovými doskami alebo plastovými tesneniami, aby sa zabránilo poškodeniu rebier počas prepravy.
Ponúkame možnosti námornej, leteckej a pozemnej dopravy, pričom zaisťujeme, že každý balík má jasné označenie a kód vysledovateľnosti.

oblasti použitia

Výmenníky tepla: Vzduchom-chladené výmenníky tepla, plášťové-a{2}}rúrkové výmenníky tepla, zariadenia na rekuperáciu odpadového tepla atď.
Petrochemický priemysel: Zariadenie na spracovanie-vysokoteplotných spalín, uhľovodíkových plynov alebo korozívnych pár.
HVAC & Chladenie: Klimatizácie, kondenzátory, výparníky atď.
Ropný a plynárenský priemysel: Chladiče plynových kompresorov, odvodňovacie systémy potrubí atď.

Chemické zloženie

Prvok	C	Mn	Si	Cr	Ni	Mo
304	Menšie alebo rovné 0,08	Menšie alebo rovné 2,0	Menšie alebo rovné 1,0	18–20	8–11	-
316	Menšie alebo rovné 0,08	Menšie alebo rovné 2,0	Menšie alebo rovné 1,0	16–18	10–14	2–3
310	Menšie alebo rovné 0,25	Menšie alebo rovné 2,0	Menšie alebo rovné 1,5	24–26	19–22	-

Mechanické vlastnosti

Nehnuteľnosť	Pevnosť v ťahu (MPa)	Medza klzu (MPa)	Predĺženie (%)	Tvrdosť (HB)
304	Väčšie alebo rovné 520	Väčšie alebo rovné 205	Väčšie alebo rovné 40	Menšie alebo rovné 201
316	Väčšie alebo rovné 530	Väčšie alebo rovné 240	Väčšie alebo rovné 40	Menšie alebo rovné 217
310	Väčšie alebo rovné 520	Väčšie alebo rovné 205	Väčšie alebo rovné 40	Menšie alebo rovné 217

Možné alternatívne stupne

Alternatívne ročníky	Dôvody
304L / 316L	Nízkokarbónové verzie s lepšou zvariteľnosťou
409 / 430	Cenovo dostupné možnosti feritickej nehrdzavejúcej ocele
Zliatina 600/625	Vhodné pre extrémne teploty a korozívne médiá
