Popis produktov
Špecifikácie produktu
| Normy | ASTM A312 / ASME SA312 |
| Oceľové triedy | 304 304L 304H 304LN 309S 309H 310S 316 316L 316LN 317 321 347 347H 348 904L |
| Ekvivalentné normy | EN 10216-5 / DIN 17458 / JIS G3459 |
| Vonkajší priemer rúry (OD) | 12-165 mm, prispôsobiteľné |
| Hrúbka steny rúry (WT) | 1–20 mm, prispôsobiteľné |
| Dĺžka trubice | Do 18 m, prispôsobiteľné |
| Výška plutiev | 6–50 mm, prispôsobiteľné |
| Fin Hrúbka | 0,3-5,0 mm, prispôsobiteľné |
| Fin Pitch | 4-13 FPI, prispôsobiteľné |
Základný materiál z nehrdzavejúcej ocele ASTM A312 obsahuje 18 % – 20 % chrómu a 8 % – 13 % niklu (pričom TP316L obsahuje ďalšie 2 % – 3 % molybdénu). Na jeho povrchu sa vytvorí hustý pasivačný film oxidu chrómu, ktorý účinne odoláva korózii spôsobenej sulfidmi (H₂S), chloridovými iónmi (Cl⁻) a kyslými médiami prítomnými v prostredí ropy a zemného plynu, čím spĺňa normy odolnosti voči korózii ropného a plynárenského priemyslu.

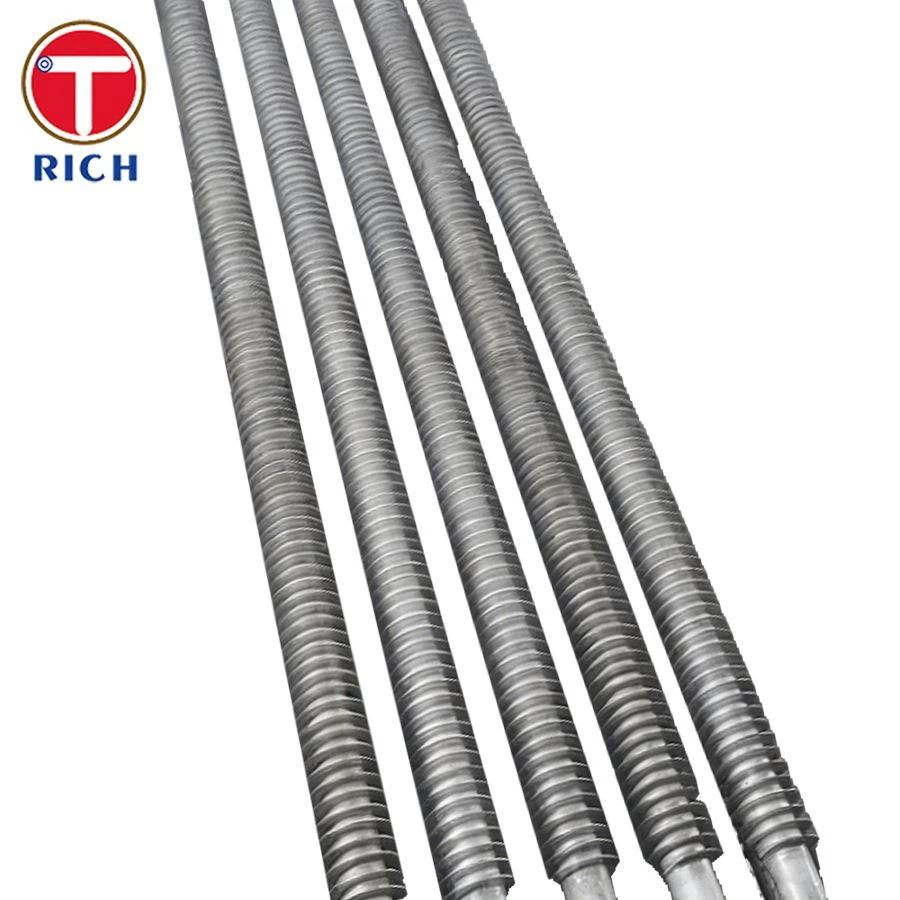

Nerezová ovíjaná rebrovaná rúrka využíva proces studeného{0}}ovíjania a vysokofrekvenčného{1}} zvárania, čím sa zaisťuje pevné mechanické spojenie medzi rebrami a základnou rúrkou s kontaktnou medzerou menšou alebo rovnou 0,05 mm. Overené testovaním vibráciami, rebrá nevykazujú žiadne posunutie alebo oddelenie ani pri zložitých prevádzkových podmienkach.
Prispôsobené služby
- TORICH ponúka služby prispôsobenia prispôsobené požiadavkám klienta, vrátane výroby rúr z rôznych materiálov-ako 304, 316, 321, 310 a 2205 – ako aj vlastných rozmerov.
- Okrem štandardných morených povrchových úprav poskytujeme rad povrchových úprav vrátane lesklého žíhania, pieskovania a elektrolytického leštenia.
- Ponúkame tiež služby rebrovania pre "U-ohýbané rúry"; špeciálne pre prostredie spalín charakterizované vysokou prašnosťou a sklonom k zanášaniu, podporujeme prispôsobenie extra-širokého rozstupu rebier (napr. 4–6 mm), aby sa zabránilo upchávaniu.
Chemické zloženie
| Prvok | C | Mn | Si | P (max.) | S (max.) | Cr | Ni | Mo |
|---|---|---|---|---|---|---|---|---|
| 304L | Menšie alebo rovné 0,030 | Menšie alebo rovné 2,00 | Menšie alebo rovné 1,00 | Menšie alebo rovné 0,045 | Menšie alebo rovné 0,030 | 18.0–20.0 | 8.0–12.0 | - |
| 309S | Menšie alebo rovné 0,080 | Menšie alebo rovné 2,00 | Menšie alebo rovné 1,00 | Menšie alebo rovné 0,045 | Menšie alebo rovné 0,030 | 22.0–24.0 | 12.0–15.0 | - |
| 316L | Menšie alebo rovné 0,030 | Menšie alebo rovné 2,00 | Menšie alebo rovné 1,00 | Menšie alebo rovné 0,045 | Menšie alebo rovné 0,030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
Mechanické vlastnosti
| Nehnuteľnosť | Pevnosť v ťahu (MPa) | Medza klzu (MPa) | Predĺženie (%) | Tvrdosť (HB) |
| 304L | Väčšie alebo rovné 485 | Väčšie alebo rovné 170 | Väčšie alebo rovné 35 | Menšie alebo rovné 192 |
| 309S | Väčšie alebo rovné 515 | Väčšie alebo rovné 205 | Väčšie alebo rovné 40 | Menšie alebo rovné 192 |
| 316L | Väčšie alebo rovné 485 | Väčšie alebo rovné 170 | Väčšie alebo rovné 40 | Menšie alebo rovné 192 |
Možné alternatívne stupne
- Incoloy 800 / 800H vykazuje vynikajúcu pevnosť pri tečení pri vysokých{2}}teplotách a medzu pevnosti, vďaka čomu je vhodný pre výmenníky tepla pracujúce pri teplotách nad 600 – 800 stupňov .
- Inconel 600 / 625 má vynikajúcu odolnosť proti korózii a oxidácii, vďaka čomu je vhodný pre vysokoteplotné výmenníky tepla spalín.
- 904L vykazuje výnimočnú odolnosť voči jamkovej korózii, štrbinovej korózii a chloridovej korózii, vďaka čomu je vhodný pre zariadenia na odsoľovanie morskej vody.
oblasti použitia
Špecifické aplikácie nerezovej rebrovanej rúrky ASTM A312 v ropnom a plynárenskom priemysle sú nasledovné:
- Vzduchové chladiče v ropných rafinériách
- Výmenníky tepla pre ropné plošiny na mori a systémy FPSO
- Glykolové regeneračné jednotky a systémy na dehydratáciu plynov
- Systémy odparovania skvapalneného zemného plynu (LNG).
- Jednotky na regeneráciu síry
- Vykurovacie pece a petrochemické pece v rafinériách
- Námorné systémy výmeny tepla HVAC
Zobraziť produkty
Testovacie zariadenia
Továrenské vybavenie
Zariadenia na morenie
Balíček produktov
FAQ
Otázka: Čo je to špirálovito-vinutá trubica s rebrami a ako zvyšuje účinnosť prenosu tepla?
Odpoveď: Špirálovo{0}}vinuté rebrované rúrky zväčšujú kontaktnú plochu výmenníka tepla tesným navinutím súvislého špirálového kovového pásu (rebra) okolo vonkajšieho povrchu základnej rúrky. V ropných a plynových aplikáciách táto konfigurácia podporuje intenzívnu turbulenciu vo vonkajšej tekutine prúdiacej cez stranu plášťa, čím výrazne znižuje tepelný odpor.
Otázka: Môžu sa použiť špecializované zliatiny pre základnú rúrku aj rebrá?
Odpoveď: Áno, duplexná nehrdzavejúca oceľ, super duplexná nehrdzavejúca oceľ, Inconel a 254 SMO sú všetky dostupné možnosti.
Otázka: Môžete vyrábať ohýbané rebrované rúrky na použitie v U-rúrkových výmenníkoch tepla?
Odpoveď: Áno, môžeme vyrobiť zostavy U-ohnutých rebrovaných rúrok. Dokážeme prispôsobiť počiatočné dĺžky rovných rúrok až do 27 000 mm pri zachovaní optimálnej hustoty rebier. Starostlivým ovládaním polomeru ohybu a tepelným spracovaním po ohybe zabezpečíme, že ohyby zostanú bez zvrásnenia a nadmerného stenčenia stien.
