Rebrované rúrky zohrávajú kľúčovú úlohu vo výmenníkoch tepla v priemyselných odvetviach, ako je petrochemický priemysel, HVAC, výroba energie, chladenie a energetika. Zväčšením povrchovej plochy rúrok, rebrované rúry výrazne zlepšujú účinnosť prenosu tepla, čo umožňuje systémom dosahovať lepší výkon a zároveň znižovať spotrebu energie. Nižšie sú uvedené niektoré z celosvetovo najčastejšie používaných typov rebrovaných rúr.
Typy rebrovaných rúrok

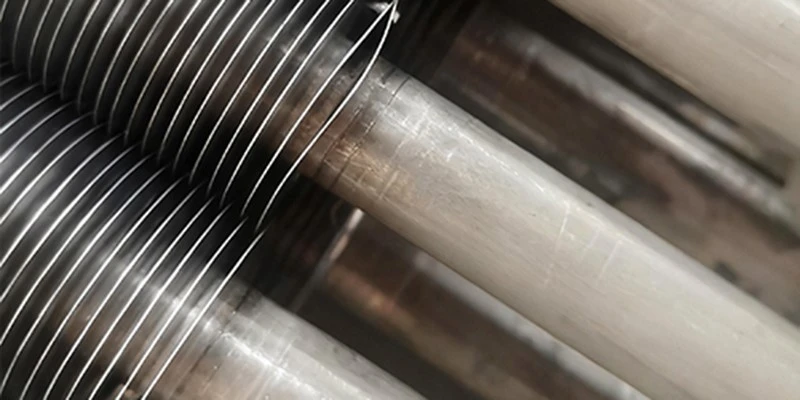

Hlavným dizajnovým prvkomRebrovaná rúrka typu Gje vkladanie a zváranie rebier do špirálových drážok v reze-v rúre. Plutvy G- možno používať pri vysokých teplotách a sú veľmi odolné. Hlavným obmedzením tohto typu chladiča je požiadavka na minimálnu hrúbku steny 1,65 mm na umiestnenie drážok. Rebrá G- však dokážu odolať teplotám až 400 stupňov a pre lepšiu vodivosť ich možno kombinovať s rebrami z uhlíkovej ocele.
Materiály: Základné rúrky sú bežne vyrobené z uhlíkovej ocele, nehrdzavejúcej ocele, medi atď., zatiaľ čo rebrá sú bežne vyrobené z hliníka, medi alebo zliatin medi.
Aplikácie: Petrochemické závody,-vysokoteplotné predhrievače vzduchu, zariadenia kotlov.

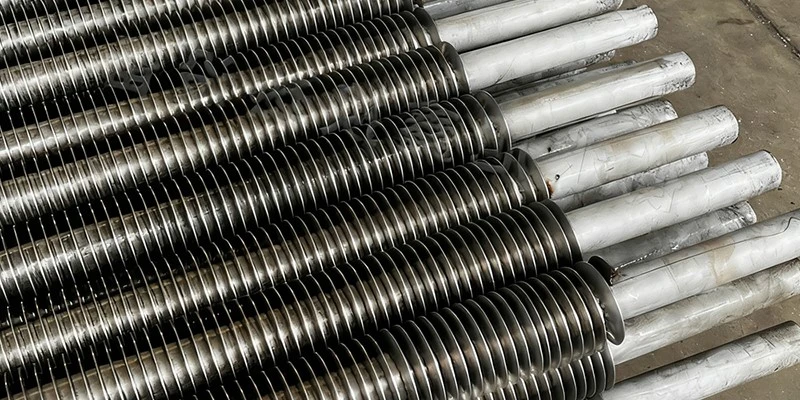

Vysokofrekvenčné zvárané rebrované rúrysú špirálovo privarené k oceľovým rúram pomocou vysokofrekvenčného odporového zvárania-. Tieto rebrované rúrky majú vysoký koeficient prestupu tepla, hrubšie rebrá a sú robustnejšie ako iné rebrované rúrky. Rebrá sú menej náchylné na poškodenie, čo má za následok dlhšiu životnosť a vynikajúcu odolnosť a odolnosť voči tlaku.
Materiál: Nehrdzavejúca oceľ, uhlíková oceľ.
Aplikácie: Elektrárne, výmenníky tepla, ekonomizéry, priemyselné kotly

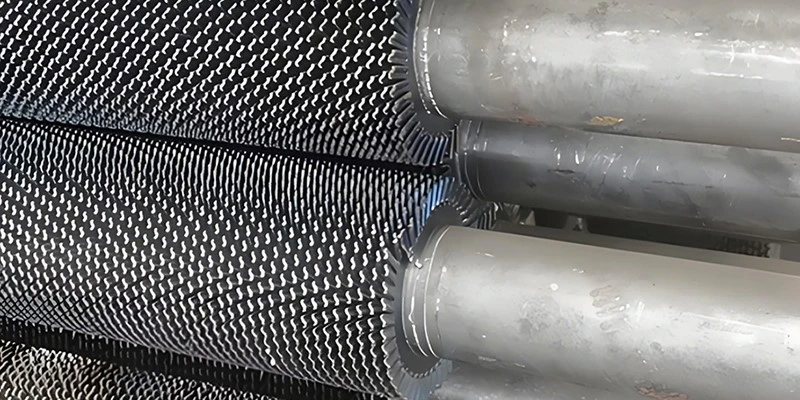

Vysokofrekvenčné{0}}zváraniezúbkované rebrované rúrkysa vyrábajú najprv privarením kovového pásu k základnej rúrke pomocou vysokofrekvenčného{0}}prúdu, čím sa vytvoria súvislé rebrá, a potom súčasne alebo následne narezaním a natiahnutím hornej časti rebier, aby sa vytvorili zúbkované rebrá, ktoré kombinujú robustnosť s-vysoko účinným prenosom tepla. Tento typ rebier zvyšuje turbulenciu prúdenia vzduchu a zlepšuje účinnosť prenosu tepla.
Materiál: Uhlíková oceľ, nehrdzavejúca oceľ
Aplikácie: Vysokoúčinné{0}}výmenníky tepla

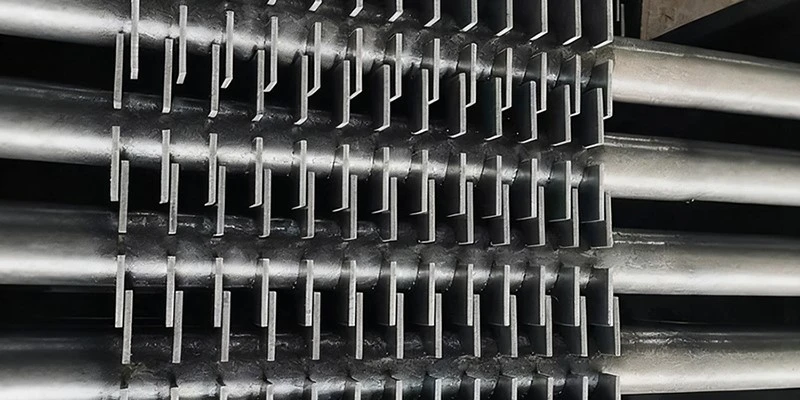

Rebrovaná rúrka typu H, ktoré svojím tvarom pripomínajú písmeno „H“, sú zostavené zváraním (zvyčajne vysoko{0}}frekvenčným zváraním alebo laserovým zváraním) dvoch symetrických základných rúrok a pravouhlého rebra. Obdĺžnikové rebro je v strede vyrezané, aby umožnilo dvom základným rúrkam prejsť a zvariť sa dohromady, čím sa vytvorili dva nezávislé prietokové kanály. Drážky rebier znižujú hromadenie prachu, zlepšujú priemerný koeficient prestupu tepla a zabraňujú vyhoreniu špirálových rebier.
Materiály: uhlíková oceľ, ND oceľ, nehrdzavejúca oceľ
Aplikácie: kotly v elektrárňach, prostredie s vysokou-prašnosťou spalín.

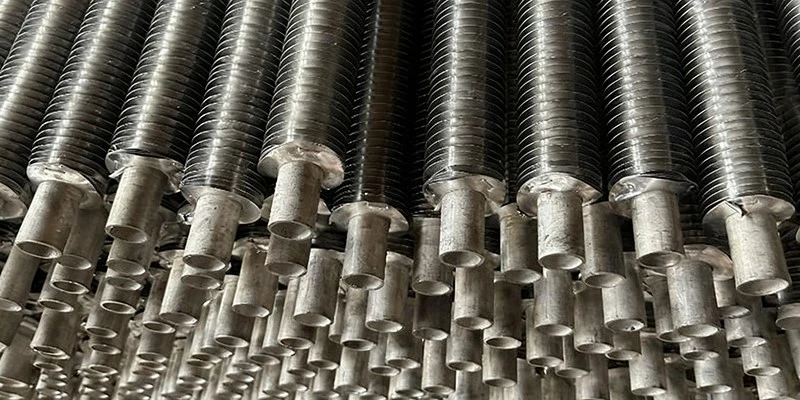

L-nožné rebrové rúrky sa vyrábajú zvinutím kovových pásikov do objímok v tvare L-, potom ich špirálovito navinieme na základnú rúrku a nakoniec pomocou hydraulického roztiahnutia, aby sa zaistilo pevné uchytenie medzi objímkou a základnou rúrkou. Tento typ spojenia maximalizuje kapacitu prenosu tepla a zvyšuje odolnosť rúrky proti korózii. Plutvy v tvare L vydržia teploty od 150 do 170 stupňov .
Materiály: Základná rúrka môže byť uhlíková oceľ alebo zliatina medi; rebrá sú hliníkové alebo medené.
Aplikácie: HVAC, vzduchové chladiče, systémy rekuperácie tepla.

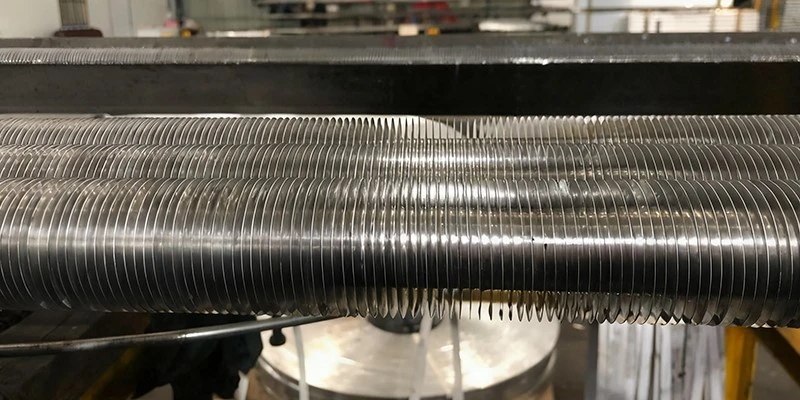

Podobne ako pri výrobnej metóde rebrovaných rúrok v tvare "L"-, rebrá v tvare "LL"- majú eliptickú základňu, ktorá úplne obklopuje základnú rúrku, čo vedie k vynikajúcej odolnosti voči korózii. Maximálna prevádzková teplota je približne rovnaká ako teplota chladičov v tvare „L“-. Prekrývajúci sa dizajn chladiča v tvare „L“- obsahuje do seba zapadajúce rebrá, ktoré sú zvinuté, aby sa zabránilo pohybu a oddeleniu.
Materiály: Základné rúrky sú zvyčajne vyrobené z ocele alebo nehrdzavejúcej ocele; rebrá sú vyrobené z hliníka.
Aplikácie: Korozívne prostredie, ohrievače vzduchu, priemyselné chladiče.

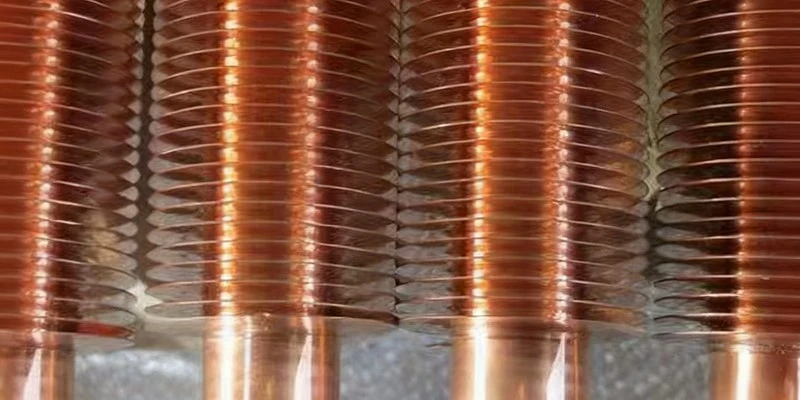

Extrudované rebrované rúrky, tiež známe ako valcované rebrované rúrky alebo integrálne rebrované rúrky, sa vyznačujú "integrálnym tvarovaním". Pevný tŕň (alebo matrica) je vložený do základnej rúrky, zatiaľ čo valčeky na vonkajšej stene vyvíjajú tlak a otáčajú sa. Pod obrovským tlakom je kov základnej rúrky tlačený do drážok na valcoch, čím sa vytvárajú rebrá z rovnakého materiálu a sú integrálne spojené so základnou rúrkou. Tieto rebrované rúrky ponúkajú výhody, ako je hladký povrch, nízky odpor prúdenia, vynikajúca ochrana proti korózii a vysoká tepelná vodivosť.
Materiál: Meď, hliník a zliatiny hliníka
Aplikácie: Pobrežné plošiny, chemické závody, vzduchom-chladené výmenníky tepla

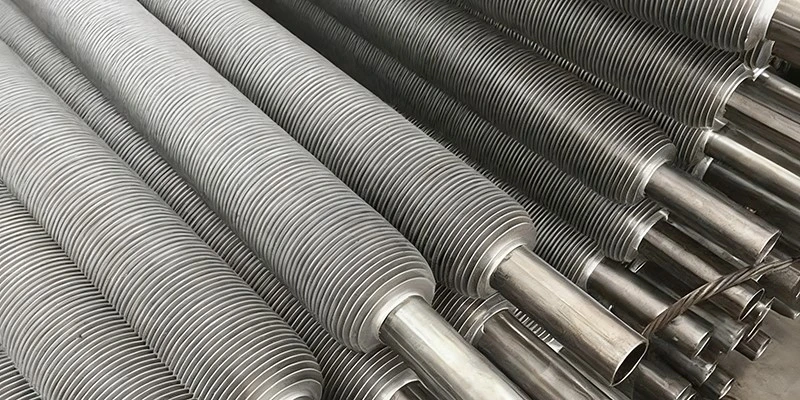

Bimetalické kompozitné rebrované rúrky sa vyrábajú vložením hliníkovej rúrky do oceľovej alebo nerezovej základnej rúrky. Na špecializovanej valcovacej stolici vytláčajú vysokotlakové valce hliník smerom von a vytvárajú rebrá, pričom hliník aj oceľ prechádzajú plastickou deformáciou. To vytvára tesné, bezšvové metalurgické spojenie medzi týmito dvoma materiálmi. Výsledkom je odolná, vysokoúčinná rebrovaná trubica, ktorá kombinuje silnú odolnosť voči tlaku s vynikajúcim prenosom tepla a je vhodná pre teploty až do 280 stupňov .
Materiály: Základná rúrka je zvyčajne vyrobená z uhlíkovej ocele alebo nehrdzavejúcej ocele; rebrá sú vyrobené z hliníka alebo medi.
Aplikácie: Vzduchové chladiče, chladenie turbíny elektrárne.
Výber správnej rebrovanej rúrky
Výber správneho dizajnu rebrovanej rúrky vyžaduje zváženie:
- Prevádzková teplota a tlak
- Typ kvapaliny (vzduch, plyn, olej, para, chladivo)
- Úrovne environmentálnej korózie
- Požadovaná účinnosť prenosu tepla
- Potreby rozpočtu, údržby a životnosti
Inžinieri často vykonávajú tepelné analýzy, aby určili, či zváraný, zabudovaný alebo mechanicky spájaný typ rebier najlepšie vyhovuje dlhodobým{0}}požiadavkám systému.
TORICH ponúka rad pokročilých riešení rebrovaných rúr navrhnutých tak, aby vyhovovali potrebám moderného priemyslu. Medzi naše hlavné produkty s rebrovanými rúrami patria: vložené rebrované rúrky, rebrované rúrky typu H-, vysoko-frekvenčne zvárané rebrované rúrky, vytláčané rebrované rúrky atď.
Každý z týchto produktov sa vyrába pod prísnou kontrolou kvality a je dodávaný s komplexnými testovacími správami, ktoré zaisťujú spoľahlivosť, výkon a dlhú životnosť.
